W głębokim wykopie, gdy ściany szalunku są już ustawione, a na dnie leży warstwa gliny lub iłu o konsystencji twardoplastycznej, standardowe zagęszczarki płytowe stają się bezużyteczne. Glina „pływa”, nie chce się zagęszczać, a próby siłowe kończą się albo ślizgiem, albo zniszczeniem struktury gruntu.
Właśnie wtedy na placu budowy pojawia się prawdziwy „Mistrz Wykopów” – walec okołkowany (padfoot roller) z radiowym sterowaniem. W czternastym artykule cyklu „Mistrzowie Podłoża” dla firmy Wobis Maszyny Budowlane pokazuję, dlaczego w pracach przy sieciach wod-kan, gazowych i energetycznych walec okołkowany Bomag BMP 8500 oraz modele Weber MT to nie sprzęt dodatkowy, lecz kluczowy element sukcesu całego kontraktu.
1. Wstęp – Wyzwanie gruntów spoistych
Grunty spoiste (gliny, iły, gliny piaszczyste) zachowują się zupełnie inaczej niż piaski i żwiry. Wysoka spójność i niska przepuszczalność powodują, że energia wibracyjna płyt jednokierunkowych lub rewersyjnych jest rozpraszana na powierzchni zamiast przenikać w głąb. Efekt? Słabe zagęszczenie, długie oczekiwanie na odparowanie wody i ryzyko osiadania po odbiorze.
Walec okołkowany rozwiązuje ten problem mechanicznie. Kołki (pady) o wysokości 50–80 mm wbijają się w grunt, rozbijają jego naturalną strukturę i wyciskają wodę porową na zewnątrz. Jednocześnie duża masa statyczna (nawet 4–5 ton) zapewnia niezbędny nacisk, a wibracje o niskiej częstotliwości i wysokiej amplitudzie przenoszą energię głęboko.
Wobis Maszyny Budowlane od lat jest dostawcą, który rozumie te specyficzne wyzwania. Nie sprzedaje tylko maszyn – dostarcza rozwiązania tam, gdzie standardowa technologia zawodzi.
2. Bomag BMP 8500 – Ikona głębokich wykopów

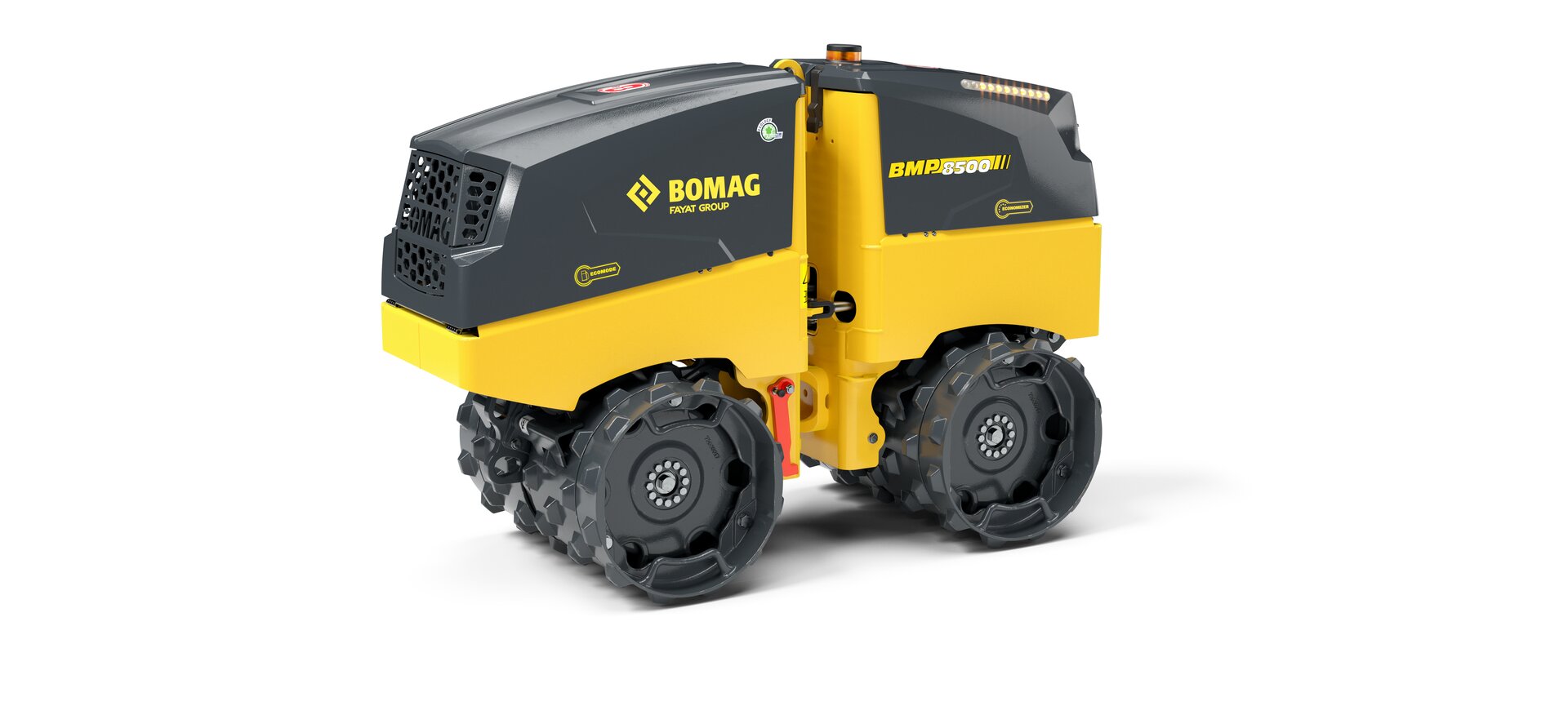

Bomag BMP 8500 to najpopularniejszy walec okołkowany w segmencie maszyn sterowanych radiowo na polskich budowach sieciowych.
Konstrukcja i ochrona Maszyna waży około 4,5–4,8 t (w zależności od wersji). Bęben z kołkami wykonany jest z wysokiej jakości stali z dodatkową hartowaną powierzchnią. Cała obudowa jest niezwykle odporna na uderzenia – kluczowe przy pracy w ciasnym szalunku, gdzie ryzyko kolizji z ścianą jest wysokie. Silnik jest chroniony solidną osłoną, a układ hydrauliczny ma dodatkowe zabezpieczenia przed zanieczyszczeniami.
Technologia BOSS (Bomag Operator Safety System) To jeden z najbardziej zaawansowanych systemów bezpieczeństwa w tej klasie. Sterowanie radiowe działa na dwóch niezależnych częstotliwościach, a maszyna automatycznie wyłącza się, gdy operator zbliży się na dystans mniejszy niż 2 metry lub gdy sygnał zostanie utracony. Dodatkowo system monitoruje nachylenie terenu i zapobiega przewróceniu walca na stromych skarpach.
Parametry techniczne
- Siła odśrodkowa: do 65–70 kN (w zależności od trybu)
- Częstotliwość wibracji: 30–40 Hz
- Amplituda: wysoka (do 2,1 mm)
- Szerokość robocza: 850 mm (możliwość montażu bębnów o różnej szerokości)
- Dualny system wibracji – operator może wybrać tryb wysokiej amplitudy (głębokie wnikanie) lub wysokiej częstotliwości (powierzchniowe zagęszczenie)
3. Rozwiązania Weber MT – Precyzja w wykopie

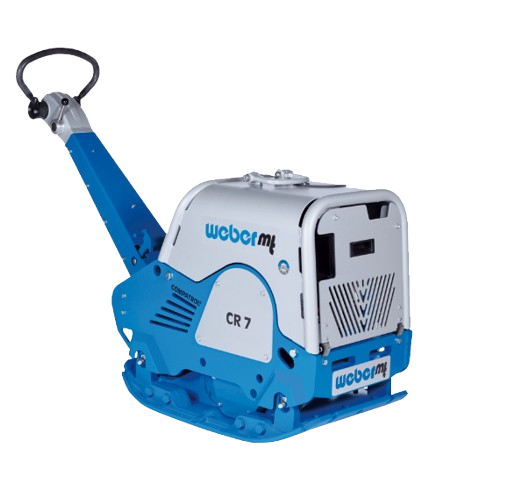

Weber MT oferuje w segmencie walców okołkowanych modele CR 7 HD i CR 9 HD z możliwością montażu stóp. Ich największą zaletą jest wyjątkowo trwały układ hydrauliczny i prostota serwisowania w warunkach polowych. Maszyny są nieco lżejsze od Bomagu, co ułatwia pracę w bardzo wąskich wykopach (już od 90 cm szerokości).
Ergonomia sterowania radiowego jest na najwyższym poziomie – pilot jest intuicyjny, a zasięg pozwala operatorowi stać w bezpiecznej odległości na górze wykopu i mieć pełną widoczność całego dna.
4. Sterowanie Radiowe – Bezpieczeństwo ponad wszystko
Obecność operatora w wykopie podczas zagęszczania to błąd krytyczny poziomu „high risk”.
Zgodnie z zasadami BHP w wykopie o głębokości powyżej 1,25 m operator nie powinien znajdować się w strefie pracy maszyny ciężkiej. Walec okołkowany sterowany radiowo całkowicie eliminuje to ryzyko.
Kluczowe funkcje bezpieczeństwa:
- Automatyczne zatrzymanie przy utracie sygnału lub zbliżeniu operatora na < 2 m.
- Tryb „panic stop” – jedno naciśnięcie przycisku zatrzymuje maszynę natychmiast.
- Monitorowanie nachylenia – maszyna nie pozwala na pracę na zbyt stromym zboczu.
Dzięki temu operator stoi bezpiecznie na górze wykopu, ma pełną widoczność i nie jest narażony na wibracje, hałas ani ryzyko przygniecenia.
5. Fizyka zagęszczania walcem okołkowanym
Walec gładki działa głównie naciskiem powierzchniowym. Walec okołkowany łączy nacisk statyczny z lokalnym uderzeniem punktowym.
Kołki wbijają się w grunt, rozbijając grudki gliny i tworząc kanały, przez które woda porowa jest wyciskana na powierzchnię. Jednocześnie duża masa maszyny (4,5–5 t) zapewnia wysoki nacisk jednostkowy – nawet 800–1200 kPa pod każdym kołkiem.
Wzór wydajności powierzchniowej (przybliżony):
Q=nv⋅b⋅h⋅1000[m3/h]
gdzie:
- v – prędkość posuwu (m/min),
- b – szerokość robocza (m),
- h – grubość warstwy (m),
- n – liczba przejazdów potrzebna do osiągnięcia Is≥0,98.
W praktyce walec okołkowany Bomag BMP 8500 w glinie twardoplastycznej osiąga wymagane zagęszczenie w 4–6 przejazdach, podczas gdy płyta rewersyjna potrzebuje 10–14.
6. Wobis – Ratownik Twojego kontraktu
Wobis Maszyny Budowlane specjalizuje się w dostarczaniu sprzętu do najtrudniejszych zadań. Walce okołkowane są dostępne zarówno w sprzedaży, jak i w wynajmie krótkoterminowym – co jest szczególnie korzystne przy krótkich, ale wymagających etapach prac kanalizacyjnych lub gazowych.
Doradcy techniczni Wobis na podstawie wyników badań geotechnicznych (spójność, wilgotność, granulacja) dobierają odpowiedni model, konfigurację bębnów i tryb pracy. Logistyka jest zorganizowana tak, że maszyna może być dostarczona bezpośrednio na dno wykopu – z rozładunkiem przez HDS lub żuraw.
Serwis w terenie i szybka dostępność części sprawiają, że nawet w odległych lokalizacjach maszyna nie stoi dłużej niż kilka godzin.
7. Podsumowanie – Dlaczego BMP 8500 to „must-have” nowoczesnej firmy instalacyjnej
Wykopy głębokie w gruntach spoistych to jedno z najtrudniejszych zadań w budownictwie wod-kanalizacyjnym. Walec okołkowany z radiowym sterowaniem nie jest luksusem – jest narzędziem, które decyduje o terminie realizacji, bezpieczeństwie zespołu i braku kosztownych poprawek.
Bomag BMP 8500 wraz z modelami Weber MT to obecnie najskuteczniejsze rozwiązanie do zagęszczania glin i iłów w ciasnych wykopach. Dzięki sterowaniu radiowemu, wysokiej sile i precyzyjnemu doborowi amplitudy praca staje się bezpieczna, szybka i przewidywalna.
Firma Wobis Maszyny Budowlane jest partnerem, który dostarcza nie tylko maszynę, ale całe rozwiązanie: od doradztwa geotechnicznego, przez wynajem lub sprzedaż, aż po serwis w terenie.
Jeśli realizujesz sieć wod-kan, gazową lub energetyczną w trudnych gruntach – skontaktuj się z doradcami Wobis. Pokażemy Ci, jak walec okołkowany realnie przyspiesza i zabezpiecza Twój kontrakt.
To czternasty artykuł z cyklu „Mistrzowie Podłoża”. W następnym przyjrzymy się, jak maszyny elektryczne i cyfrowe łączą się w jeden spójny system pracy w strefach zeroemisyjnych.
Gdzie glina stawia opór – tam Bomag BMP 8500 i Wobis dają rozwiązanie.
